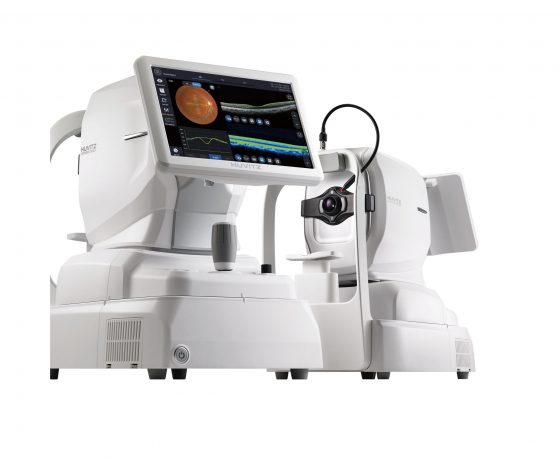

Оптический томограф

HOCT-1/1F

Спектральный оптический когерентный томограф

Прибор обеспечивает высокоскоростное сканирование, высококачественное изображение с использованием выдающейся оптической технологии Huvitz и инновационного программного обеспечения обработки изображений. HOCT-1/1F позволят увидеть такие структуры глаза как слои сетчатки в макулярной зоне и ДЗН; автоматически рассчитает толщины слоёв и визуализирует 3D-структуру сетчатки.

Объединяя в себе ОКТ, ретинальную фундус-камеру и ПК, функциональные возможности HOCT-1 позволяют получать изображения глазного дна с высоким разрешением, обеспечивая универсальность для диагностических задач. За одно исследование можно визуализировать фронтальный вид глазного дна, томографические сканы и выполнить перекрестное сравнение для диагностики, экономя ваше время и пространство на рабочем месте.

Отчет о патологических изменениях пациента предоставляется в удобном для чтения формате, а также благодаря системе веб-просмотра результатов, данные можно отобразить на экране или распечатать любым удобным способом.

Модуль переднего сегмента позволяет измерять и анализировать толщину и трехмерное изображение роговицы, а также УПК. Это помогает пользователям работать более эффективно, получая изображение, как переднего, так и заднего отрезка глаза.

Цветные изображения сетчатки высокого разрешения имеют большую диагностическую ценность при анализе и постановке клинического диагноза. Высокое качество изображения обеспечивают низкая интенсивность вспышки, высокая скорость захвата, бесшумная работа, режим малого зрачка и автоматическое обнаружение моргания.

Характеристики

Прибор SD-OCT / Fundus
ОКТ Разрешение Z: 6~7мкм, XY: 20мкм
Скорость сканирования 68,000 A-сканов/сек
Диапазон сканирования Глазное дно: X:6-12мм, Y:6-9мм, Z:2.34мм
Роговица: X,Y:6-9мм
Время сканирования 3D отображения 1.4с (Самый быстрый режим, A512 x B96)
Минимальный диаметр зрачка Ø 2.5мм
Источник света SLD 840нм
Оптическая мощность на роговице ≤650 мкВт
Режимы измерений Macular Line, Macular Cross, Macular Radial, Macular Raster, Macular 3D, Disc Circle, Disc Radial, Disc Raster, Disc 3D
Фундус Камера Цветная, разрешение 12МП
Поле зрения 45°
Минимальный диаметр зрачка Нормальный:Ø 4мм / Маленький:Ø 3.3мм
Вспышка LED
Разрешение Центральное: 60 линий/мм и более
Средний (r /2): 40 линий /мм или более
Средний (r): 25 линий /мм или более
Общие характеристики Рабочее расстояние Рабочее расстояние
33мм
LCD-экран 12.1″, разрешение 1280×800
Фиксационная метка LCD
Горизонтальное перемещение 70мм(назад-вперед) / 100мм (вправо-влево)
Вертикальное перемещение 30мм
Перемещение подбородника 62мм, моторизированный
Автовыравнивание X,Y-позиционирование, Z –выравнивание рабочего расстояния
Автофокусировка Диоптрийная автоподстройка фокуса
Передача файлов Поддержка файлов DICOM (опционально)
Нормативная база данных При загрузке на веб-ресурс
Встроенный компьютер В корпусе ОКТ
Параметры питания Переменный ток 100 ~ 240В, 1.6A~0.7A, 50/60 Гц
Габаритные размеры / Вес 330(Ш)x542(Г)x521(В)мм / 30кг
Аксессуары Адаптер переднего отрезка
Исследование переднего отрезка Режим сканирования Усреднённый линейный скан, Радиальный размер роговицы, Роговица 3D
Дополнительное ПО<> Слои роговицы, измерение толщины и УПК
Веб-просмотр Дополнительная загрузка языков, прогрессивный анализ сравнительный анализ, 3D -анализ
